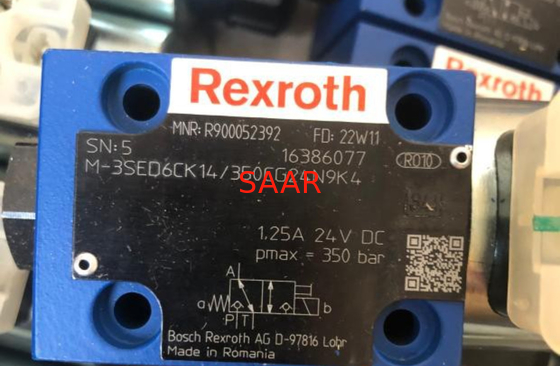

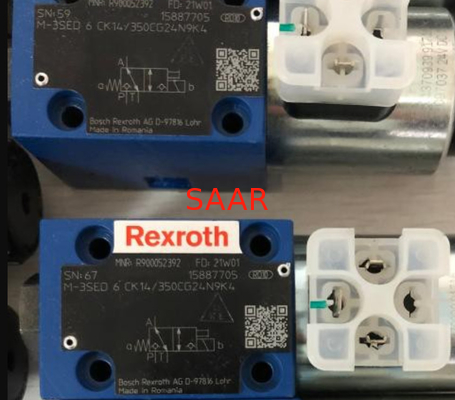

R900052392 Válvula de asiento direccional Rexroth M-3SED6CK14/350CG24N9K4 M-3SED6CK1X/350CG24N9K4 Serie M-3SED6

• Válvula direccional de asiento de accionamiento directo con accionamiento por solenoide
• Patrón de conexiones según DIN 24340 forma A (sin queorificio de localización)
• Patrón de puertos según ISO 4401-03-02-0-05 (conorificio de localización)
• Conmutación segura también con periodos de parada más prolongados bajo presión
• Solenoide de CC de pin húmedo con bobina desmontable (voltaje de CA posible por medio de un rectificador)
• La bobina del solenoide puede girar 90°
• La bobina se puede cambiar sin tener que abrir la cámara hermética a la presión
• Conexión eléctrica como conexión individual
• Con mando manual oculto, opcional
• Interruptor de posición inductivo (sin contacto)

Escriba el código:

01		02	03	04	05		06		07	08	09	10	11	12		13	14	15	dieciséis
METRO	–		SED	6		–	1X	/	350	C			K4		/				*

01	Aceite mineral					METRO
02	2 puertos principales					2
	3 puertos principales					3
	4 puertos principales					4
03	Válvula de asiento					SED
04	Talla 6					6
05	Puertos principales		2	3	4
	simbolos		●	–	–	PAQUETE
			●	–	–	NK
			–	●	–	Reino Unido
			–	●	–	CK
			–	–	●	D
			–	–	●	Y
	● = disponible
06	Serie de componentes 10 ... 19 (10 ... 19: dimensiones de instalación y conexión sin cambios)					1X
07	Presión de trabajo hasta 350 bar					350 bares
08	Solenoide, pasador húmedo, con bobina desmontable					C
09	Tensión continua 24 V					G24
	Tensión nominal 205 V en solenoide DC con funcionamiento con red de tensión AC (red de tensión AC 230 V – 50/60 Hz con una tolerancia de tensión admisible de +/- 10 %)					G2051)
	Tensión nominal 96 V en solenoide DC con funcionamiento con red de tensión AC (red de tensión AC 110 V/120 V - 50/60 Hz con una tolerancia de tensión admisible de +/- 10 %)					G96
	Más códigos de pedido para otros voltajes se encuentran en los datos técnicos
10	Conanulación manual oculta					N9
	Sin control manual					sin código
Conexión eléctrica
11	Conexión individual
	sin queconector, conexión individual con conector según DIN EN 175301-803					K42)
	Con conexión enchufable M12x1, versión de alto rendimiento de 5 polos, circuito de protección contra interferencias integrado, indicador de funcionamiento con LED					K72L3)
Supervisión de la posición de la bobina
12	Sin interruptor de posición					sin código
	Posición de corredera supervisada "a"					QMAG24
	Posición de corredera supervisada "b"					QMBG24
13	Sin queparte movible de la válvula de control,sin queinserto del acelerador					sin código
	Coninserto de válvula de retención					PAGS
	Acelerador Ø 1,2 mm					B12
	Acelerador Ø 1,5 mm					B15
	Acelerador Ø 1,8 mm					B18
	Acelerador Ø 2,0 mm					B20
	Acelerador Ø 2,2 mm					B22
14	sellos NBR					sin código
	Sellos FKM (otros sellos bajo pedido)					V
	Observe la compatibilidad de los sellos con el fluido hidráulico utilizado.
15	Sin orificio de posicionamiento					sin código
	Conorificio de posicionamiento y pasador de bloqueo ISO 8752-3x8-St					/62
dieciséis	Más detalles en el texto sin formato					*
