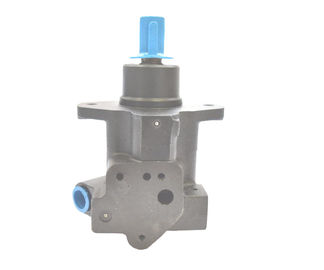

Vickers VTM42-40-15-20-MB-R1-14 VTM42-50-50-20-MJ-R1-14 VTM42-60-20-15-MF-R1-14 VTM42-20-15-10-N0-R1-14

Características VTM42:

BOMBAS DE LA DIRECCIÓN DE PODER

* fuente de energía compacta para las asambleas de dirección

* control integral del alivio y de flujo

* eficacia alta

* diseño equilibrado del cartucho

* operación reservada

1 tipo bomba de la paleta del móvil

2 series

Reborde de montaje 3

Reborde de montaje de A-SAE A

(Omita si no requerido)

Tamaño de 4 anillos – entrega

(Grado del SAE – 1200 RPM y barra 7 (100psi))

10 – 1,0 USgpm 40 – 4,0 USgpm

15 – 1,5 USgpm 50 – 5,0 USgpm

20 – 2,0 USgpm 60 – 6,0 USgpm

Tarifa del flujo de control 5

(en 1500 la barra de la RPM &7 (100psi))

15 – 6 l/min (1,5 USgpm)

20 – 8 l/min (2 USgpm)

25 – 9,5 l/min (2,5 USgpm)

30 – 11 l/min (3 USgpm)

35 – 13 l/min (3,5 USgpm)

40 – 15 l/min (4 USgpm)

45 – 17 l/min (4,5 USgpm)

50 – 19 l/min (5 USgpm)

55 – 21 l/min (5,5 USgpm)

60 – 23 l/min (6 USgpm)

65 – 25 l/min (6,5 USgpm)

70 – 26,5 l/min (7 USgpm)

75 – 28 l/min (7,5 USgpm)

Ajuste de la válvula de descarga 6

(presión que se agrieta)

barra 05 – 35 (500 PSI)

barra 07 – 52 (750 PSI)

barra 10 – 70 (1000 PSI)

barra 12 – 86 (1250 PSI)

barra 15 – 100 (1500 PSI)

barra 17 – 120 (1750 PSI)

barra 20 – 140 (2000 PSI)

Filtro de 7 depósitos

F – filtre en lugar de otro si es estándar desconciertan.

Omita si no requerido.

8 depósito o múltiple

depósito de 07 – 1147 ml (70 in3)

(Omita para VTM42A)

depósito de 11 – 1884 ml (115 in3)

(Omita para VTM42A)

MA – Múltiple sin el tubo de puente

MB – Múltiple con el tubo de puente

Doctor en Medicina – Múltiple con el connetion del tanque 90o

YO – Múltiple del molde sin el tubo de puente

Frecuencia intermedia – Múltiple del molde con el tubo de puente

NO – Ninguno (cierre del envío solamente)

Rotación de 9 ejes

R - Mano derecha (a la derecha)

L – mano izquierda (a la izquierda)

Tipo de 10 ejes

1 – roscado (VTM42 solamente)

38 – ranurado (VTM42A solamente)

Diseño 11

Conforme a cambio. Las dimensiones de la instalación siguen siendo lo mismo para los diseños -10 a -19.

Los valores basaron en usar el tipo antiusura SUS del aceite de petróleo 150 en 100°F y 0 PSI de presión de entrada.

MODELO	TAMAÑO DEL ANILLO	DESPLACE.			VELOCIDAD MÁXIMA - RPM				MÁXIMO	APROXIMADAMENTE.
		en 3 r
SERIE	(ENTREGA USgpm @ 1200 R/MIN			@100 PSI		@1500 PSI		@2000 PSI	PRESIÓN	PESO
	y 100 PSI)	(cm 3 r)		BARRA 7		(BARRA 100)		(BARRA 140)	PSI (BARRA)	libras. (kilogramo.)
	1	0,21	(3,4)	7000		5000		4250
	1,5	0,31 (5,1)		7000		4500		4000
	2	0,38 (6,2)		7000		4200		3800	2000	14 (6,4)
VTM42	4	0,79 (12,9)		7000		2800		2800	(140)
	5	0,96	(15,7)	6000		2600		2300
	6	1,18 (19,3)		5000		2500		2000
